Работа с ПУ Фобос в личном кабинете

Подробное описание отображения и настройки приборов учёта (ПУ) Фобос в lk.waviot.ru

В этом руководстве рассмотрим интерфейс отображения и настройки приборов учёта Фобос в веб-платформе lk.waviot.ru. Вы узнаете, как управлять настройками, просматривать показания, настраивать тарифы и использовать дополнительные функции.

Содержание

• Настройки ПУ
• Тарифное расписание
• Мгновенные показания и профиль мощности
• Управление нагрузкой и ограничение мощности
• Сообщения от счётчика
• Показания и интерполяция
• Отвязка счётчика

Настройки ПУ

Во вкладке «Настройки» можно управлять отображением регистраторов и их параметрами:

• ID регистратора — уникальный идентификатор канала учёта.
• Название — опциональное имя регистратора (можно задать вручную).
• Канал — тип учёта (например, «Активная энергия»).
• Заводской номер счётчика — серийный номер ПУ.
• Дата начала учёта — дата, с которой начат сбор данных.
• Начальные значения учёта — исходные показания при подключении.
• Множитель — не используется (поле зарезервировано).
• Показывать — переключатель для включения/отключения отображения регистратора.

Тарифное расписание

Здесь можно настроить многотарифный учёт:

• Выберите количество тарифов: 1, 2 или 3.
• Установите время переключения тарифов по часам (например, с 7:00 до 23:00 — 1-й тариф).
• Загрузите кастомное тарифное расписание в формате JSON.

Все изменения фиксируются в журнале событий.

Пример JSON-файла:

{
    active : timestamp ,
    seasons : {
        day_start : week_name ,
    ... },
    weeks : {
        week_name : [day_id_1 ... day_id_7],
    ... },
    days : {
        day_id: {
            start_time : tariff ,
        ... },
    ... },
    special_days : {
        day_start : day_id,
    ... }

Подробное описание структуры описания тарифного расписания находится в статье "Структура тарифного расписания по DLMS"

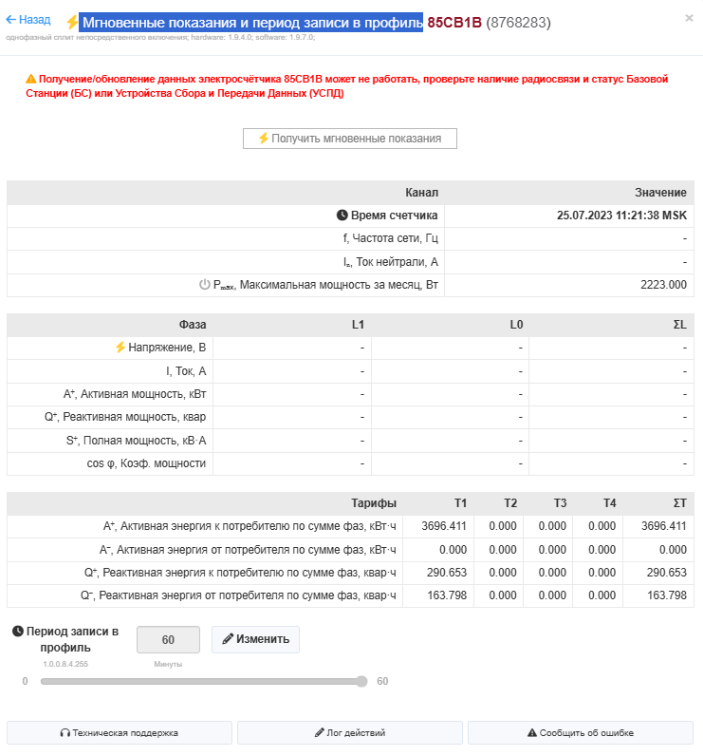

Мгновенные показания и профиль мощности

Функции раздела:

• Отправка DL-сообщения на ПУ для получения мгновенных показаний (в реальном времени).
• Просмотр данных по разным профилям: активная/реактивная энергия, мощность и др.
• Настройка периода записи в профиль мощности (например, каждые 15 минут).

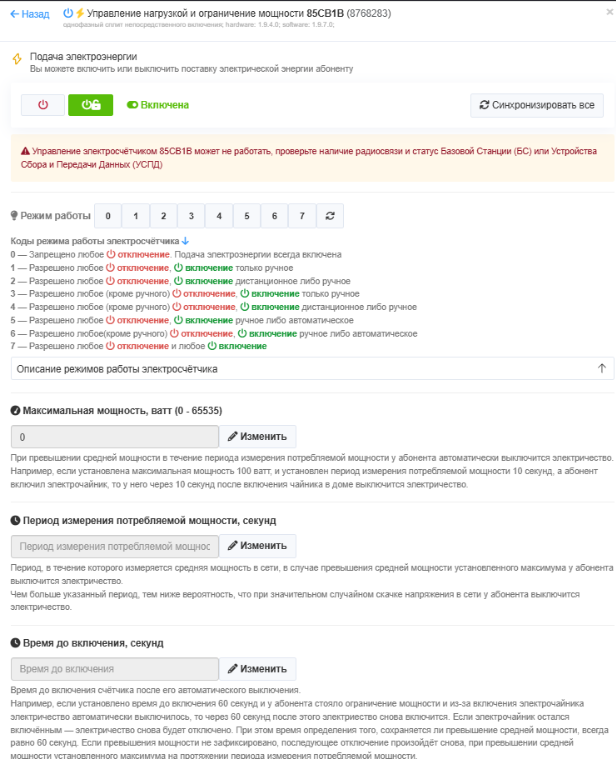

Управление нагрузкой и ограничение мощности

Возможности управления:

• Включить/выключить ПУ удалённо.
• Установить режим работы (ручной или автоматический).
• Задать максимальную мощность (в кВт). При превышении — ПУ автоматически отключится.

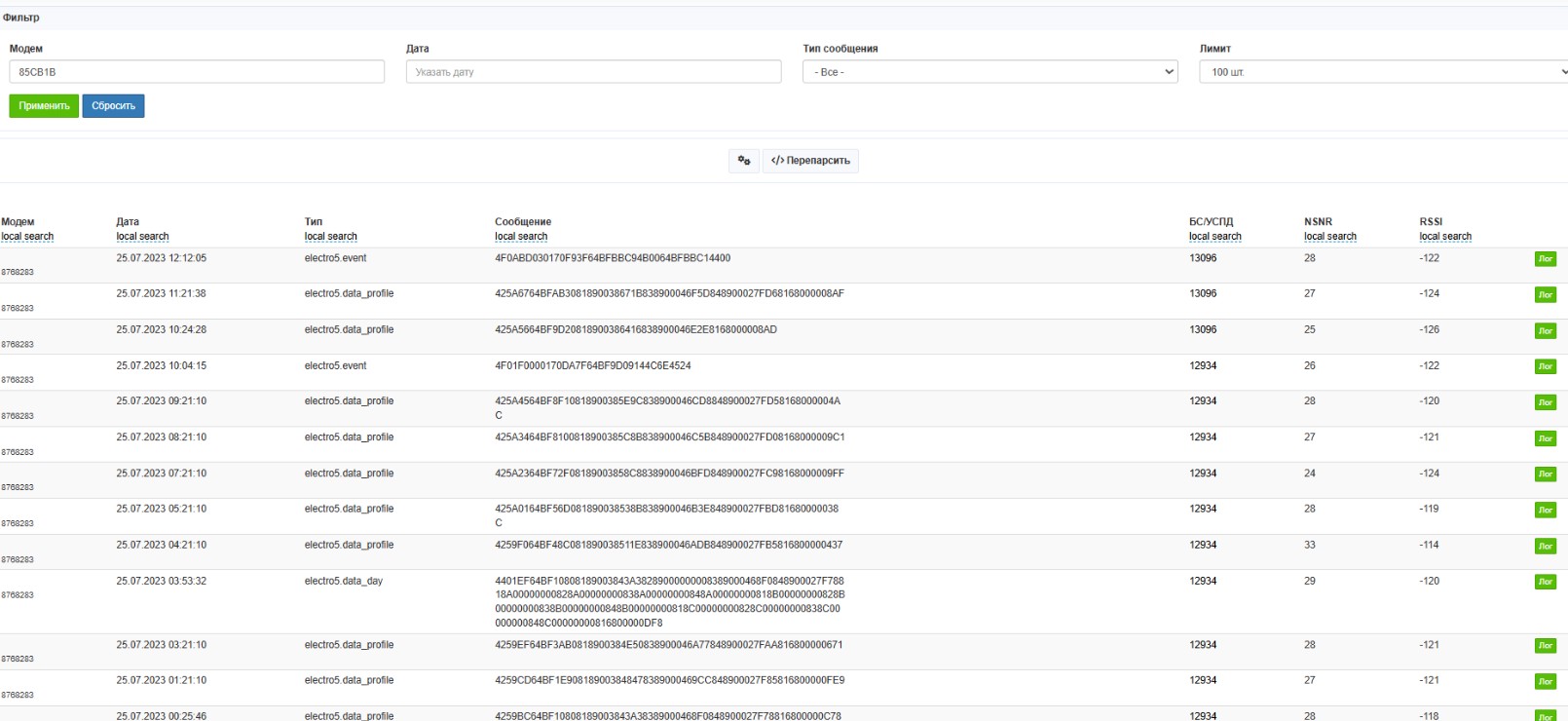

Сообщения от счётчика

В этом разделе отображаются сырые пакеты данных, полученные от ПУ:

• Время получения.
• Тип сообщения.
• Содержание (в hex-формате или декодированном виде).

Полезно для диагностики и анализа связи с устройством.

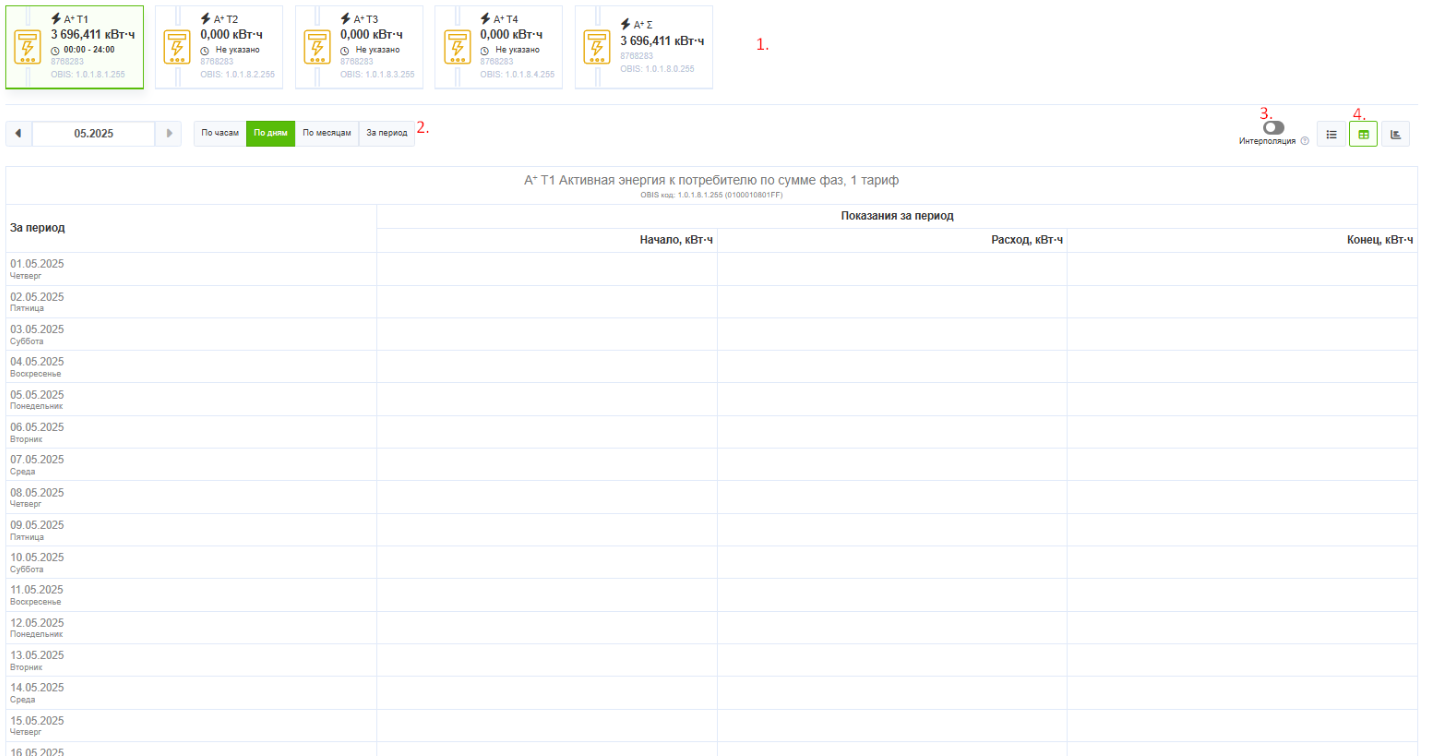

Показания и интерполяция

После выхода из настроек перейдите в раздел «Показания»:

• Регистраторы отображаются в виде прямоугольников. Нажмите на любой, чтобы увидеть детализацию по тарифам.
• Доступны данные за: час, сутки, месяц.
• Можно выбрать период отображения через календарь.
• Режимы отображения: список, таблица, диаграмма (по умолчанию — таблица).

Интерполяция

Интерполяция доступна:

• Только для администраторов.
• Для ПУ с чипами STM и выше.

Если ПУ был отключён или не на связи, интерполяция:

• Автоматически восполняет пропущенные данные.
• Рассчитывает среднее потребление за соседние периоды.
• Является визуальной коррекцией — не влияет на реальные показания.

Отвязка счётчика

Функция «Отвязать счётчик» позволяет удалить ПУ из системы.
